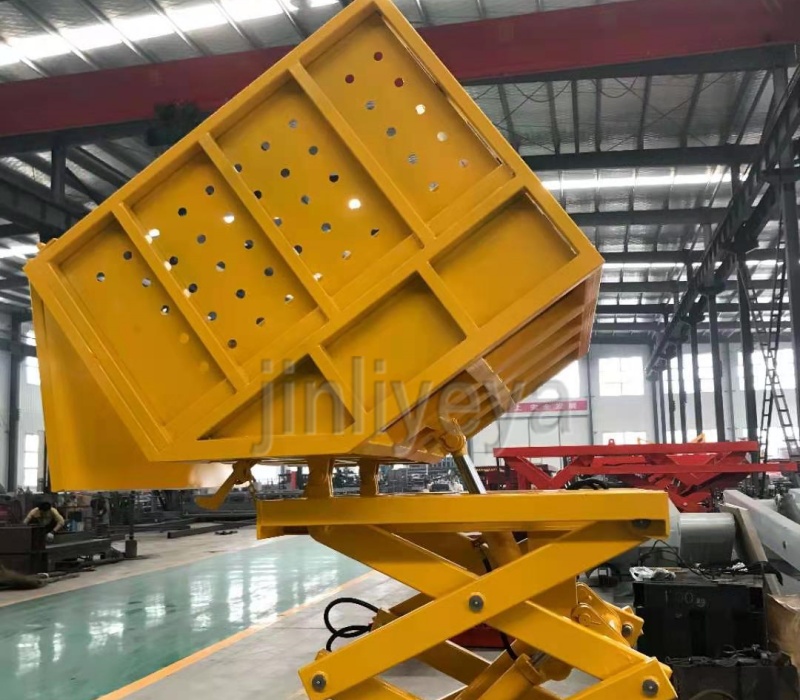

翻轉平台

翻轉平台

產品詳情

一、核心結構（工業重載型）

  • 機架：重型 H 型鋼 / 鋼板焊接，剛性強、抗變形。
  • 驅動係統：液壓（主流，力矩大）、電動（伺服，高精度）、氣動（輕載）。
  • 載物平台：帶防滑紋、夾具 / 壓鉗 / V 型槽，固定工件防滑動。
  • 傳動機構：液壓缸、齒輪齒條、鏈條、轉軸軸承組。
  • 控製係統：PLC、觸摸屏、按鈕 / 遙控、變頻調速、定位精準。
  • 安全裝置：限位開關、急停、過載保護、斷電自鎖、安全護欄、警示燈。

二、主要分類與特點

  1. 按驅動方式
    • 液壓翻轉平台：承載5～200 噸，運行平穩、耐衝擊，適合鋼卷、模具、汽車車身、集裝箱。
    • 電動翻轉平台：伺服 / 步進電機，**±0.1°** 定位精度，適合精密裝配、檢測、機器人聯動。
    • 氣動翻轉平台：結構簡單、成本低，適合 **≤1 噸 ** 輕工業流水線。
  2. 按翻轉角度
    • 90° 翻轉台：最常用，板材 / 卷材 / 模具垂直翻轉。
    • 180° 翻轉台：工件完全翻麵，用於焊接、塗裝、檢測。
    • 360°/ 任意角度：多軸 / 中空旋轉平台，精密裝配、多麵加工。
  3. 按結構形式
    • 框架式：承載強、夾具定製，適合大型構件。
    • 滾筒式：連續翻轉、流水線對接，適合板材 / 卷材生產線。
    • 單軸 / 雙軸 / 三軸：單軸（俯仰）、雙軸（俯仰 + 回轉）、三軸（多方位變位）。

三、核心參數（選型參考）

  • 額定載荷：1t/5t/10t/20t/30t/50t/100t/200t
  • 翻轉角度：90°/180°/0-360° 任意
  • 翻轉速度：0.1～2r/min（勻速無衝擊）
  • 平台尺寸：長 × 寬（如 2000×1500mm、6000×3000mm）
  • 控製方式：手動 / 半自動 / 全自動（PLC + 觸摸屏）
  • 電源：380V/50Hz（三相）
  • 材質：碳鋼 Q235B/Q355B，不鏽鋼（食品 / 醫藥）

四、應用場景

  • 金屬加工：鋼板 / 鋼卷 / 鋁卷翻轉、模具翻模、鋼結構焊接變位。
  • 汽車製造：車身焊接、底盤裝配、零部件翻轉檢測。
  • 物流倉儲：集裝箱翻轉裝卸、托盤貨物翻麵、重件換托。
  • 變壓器 / 電機：鐵芯組裝翻轉、定子 / 轉子裝配。
  • 木材 / 建材：板材、石材、玻璃翻麵與加工。

五、主要優勢

  • 效率提升：單人一鍵操作，替代多人吊運，效率提升 5～10 倍。
  • 安全可靠：多重保護，避免人工翻轉墜落、擠壓風險。
  • 保護工件：勻速平穩，防碰撞、防變形、防表麵劃傷。
  • 柔性定製：按工件尺寸、重量、形狀非標設計。
  • 智能聯動：可接入自動化產線，支持機器人、AGV 協同。
